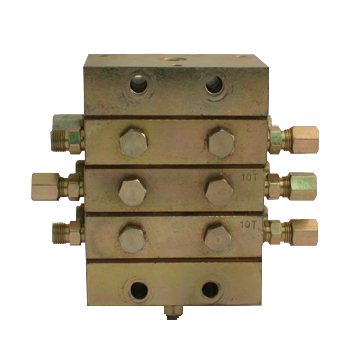

2000 순차식 분배기
우수한 디자인과 합리적인 구조의 분배기(오일/그리스)입니다.
- 고압과 온도변화가 큰 환경에서 사용할 수 있으며, 수동, 전동, 기압펌프와 함께 중장비,각종 선반,플라스틱 설비 또는 대형 싱글라인 윤활시스템의 Branch(子)분배기로 사용됩니다.

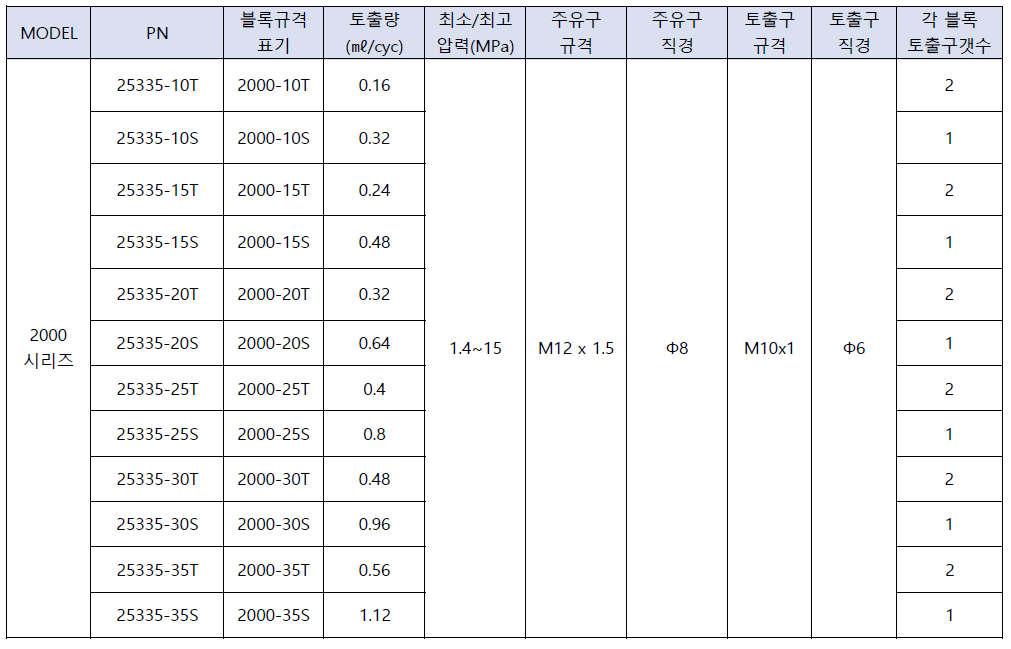

- 2000분배기는 first segment와 final segment 그리고 3개에서 10개의 블럭으로 구성되었으며 보통 한 조합의 분배기는 3~20개의 윤활포인트에 윤활작용을 할수 있습니다. 2000 분배기의 블럭은 토출량에 따라 다르게 조합이 가능합니다.(기술규격 참조 바람).
- 듀얼토출구(블럭의 규격 수치뒤의 T는 듀얼토출구를 뜻함) 블럭에서 두개의 토출구는 각각 블럭의 양단에 위치하며 싱글 토출구(블럭규격수치뒤의 S는 싱글출구를 뜻함) 블럭에서 하나의 토출구는 임의의 한쪽에 위치하며 다른 한쪽 토출구는 막아둬야 합니다.
-주의할 점은 듀얼토출구 블럭에서는 임의의 한쪽 토출구를 막아서는 안되며 이는 정상적인 작동에 영향을 주며 분배기가 파손될 수 있습니다.
[ 기술사양 ]
- 최대공식압력 : 25MPa
- 표준토출량 : 0.16ml/cyc~1.12ml/cyc
- 윤활제사용범위(표준온도하에서) : 오일>N68호, 구리스 NLGI 000#~2#
- 환경온도 : -20℃~+60℃
- 기계식 순환지시기가 달린 피스톤의 최고 순환속도 : 60cyc/min
- 피스톤최고순환속도 : 200cyc/min
- 매 조합의 분배기가 공급가능한 윤활포인트 수 : 3~10개
- 매 조합의 분배기가 윤활가능한 포인트수 : 3~20개
- 분배기송출의 최적 파이프직경과 길이 ∮6mm, 길이 1.2~3.5m, / ∮8mm, 길이 1.5~4.5m
- 밸브 body 재질 및 도금 : 탄소강 및 아연도금
주)
- 규격이 20T 혹은 20S보다 크거나 같은 블럭에는 순환지시기를 달 수 있습니다.
- 사용자가 주유구, 토출구 호스직경을 변경하고자 할때는 주문시 명시바랍니다.
- 사용자는 어떠한 상황에서도 분배기의 토출구를 막아서는 안되며,이는 압력이 초과하여
분배기를 손상하게 하는 원인이 되기 때문이다.
- connector선택시 "분배기의 부품-connector"를 참조 바랍니다.
- 블럭은 최소 3개, 최대 10개로 구성 되었습니다.
- 주유구, 토출구에 대하여 특수한 요구사항이 있을때는 주문시 명시바랍니다.
